Дах є одним з головних елементів житлової будівлі. Від того, як якісно буде виконано її пристрій, залежить як комфорт всередині будинку, так і термін служби будівлі. Особливо важливу роль дах грає в багатоповерхових житлових будинках, загальна площа яких перевищує кілька сотень квадратних метрів.

З чого складається дах будинку

Дах будинку - це найвища його частина, що використовується для захисту несучих елементів і житлового простору будівлі від атмосферних опадів. Крім цього, вона є теплоізоляційним бар'єром, що знижує відтік тепла від житлових приміщень і захищає конструкцію будівлі від перегріву.

Дах не тільки захищає підпокрівельний простір від опадів, але й допомагає зберегти тепло в житлових приміщеннях

Залежно від функціональної приналежності будови та її конструкції дах може мати різний вигляд. Конструкція та вид даху визначає її здатність відводити сніг та дощову воду зі своєї поверхні. Простір під покрівельним каркасом часто використовується як житлове або господарське приміщення.

Будь-який дах має типову конструкцію, яка визначається технологією та температурним режимом у регіоні, де зводиться будова. Щоб краще розібратися в цій темі, розглянемо конструктивні елементи даху більш детально.

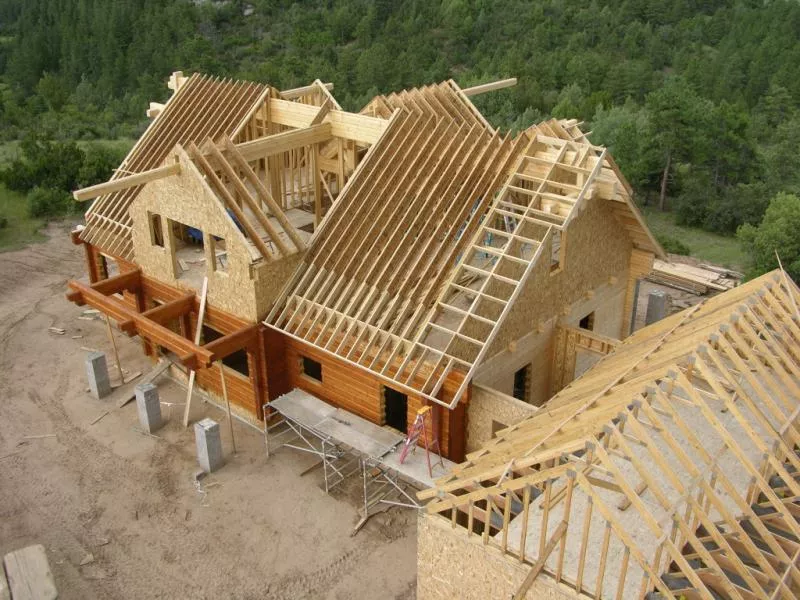

Каркас даху

Каркас даху - це несучий і опорний елемент, що відповідає за її характеристики міцності. Якість виконання каркаса безпосередньо впливає на термін служби не тільки самого даху, а й будівлі загалом.

В якості опорної конструкції для покрівлі в приватних будинках зазвичай споруджують кроквяну систему з дерев'яного бруса

Залежно від конструкції каркас даху може мати такий вигляд:

  • кроквяна система - найпоширеніший вид покрівельного каркасу, що найчастіше використовується для будівництва дахів господарських та житлових будівель з бруса, цегли та піноблоків. Поділяється на висячі та наслонні конструкції. Перші використовуються в будівлях, де несуть тільки зовнішні стіни, а другі - в будинках з внутрішніми несучими перегородками, які можна використовувати як додаткові опори;
  • опорна система із сталевих балок - застосовується для зведення дахів над будовами промислового призначення. На відміну від дерева, метал дозволяє створити більш довгі, а головне, цілісні балки без сполучень по довжині. Це, у свою чергу, значно підвищує здатність конструкції даху, що несе.Метал є негорючим матеріалом, що робить покрівлю безпечнішою і довговічнішою;
  • плоский бетонний каркас - є залізобетонні плити, укладені поверх несучих стін під певним кутом. Найчастіше використовується для створення дахів над громадськими спорудами невеликого розміру та складськими спорудами.

Для реалізації будь-якого спеціального проекту різні види каркасів можуть поєднуватись або використовуватись у зміненому вигляді. Наприклад, кроквяні системи даху часто зводяться з дерева та металу одночасно, що в одному місці будівлі дозволяє зробити покрівлю більш міцною та надійною, а в іншому – не обтяжує несучі перегородки, дозволяючи тим самим зменшити загальне навантаження на фундамент. Цей варіант може використовуватися, коли одна частина будинку розташована на схилі. Полегшення конструкції даху дозволить уникнути зайвого навантаження на стовпчастий або пальовий фундамент, які найчастіше застосовують у таких випадках.

Відео: каркас двосхилий даху під металочерепицю

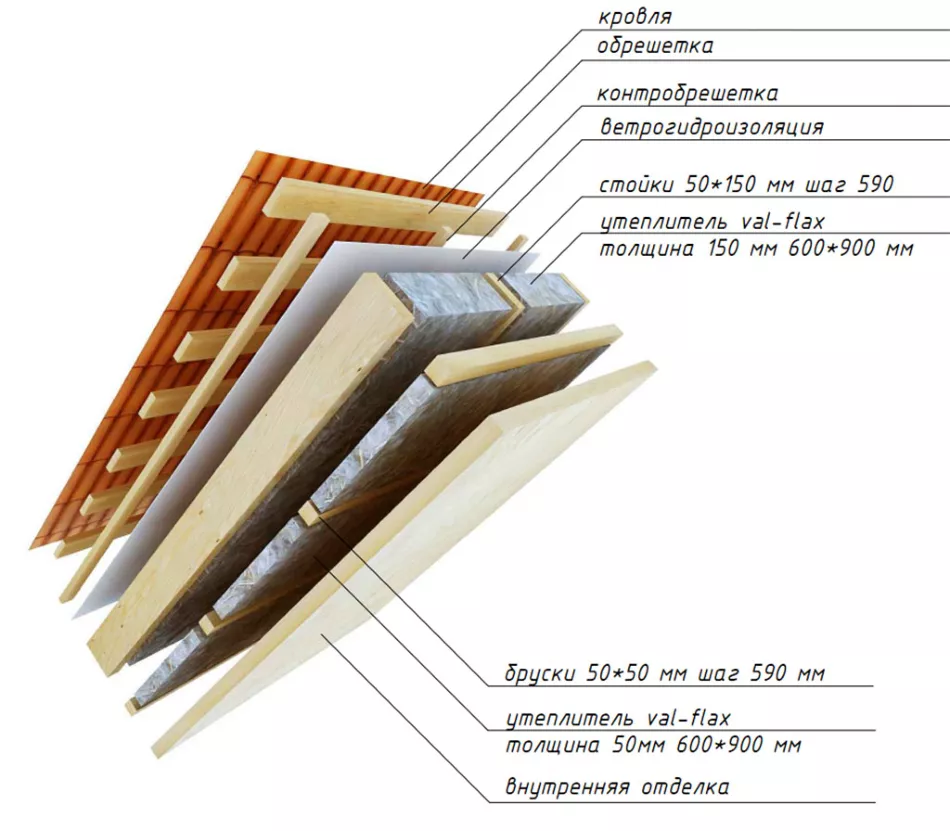

Покрівельний пиріг

Покрівельний пиріг - це технологія укладання покрівельного покриття, паро- та теплоізоляції у певній послідовності. Правильне почергове укладання гарантує, що кожен технологічний шар виконуватиме свою строго певну функцію.

Наприклад, якщо гідроізоляційний матеріал укладений неправильно (під теплоізоляцію), то на утеплювач потраплятиме волога, що неминуче викличе його пошкодження та втрату заявлених виробником характеристик.

Всі шари покрівельного пирога необхідно укладати в строго певній послідовності, щоб кожне покриття могло виконувати відведені йому функції

Типовий покрівельний пиріг складається з наступних технологічних шарів:

  • покрівельний матеріал - облицювальне покриття, що відповідає за зовнішній вигляд лицьової поверхні даху і захищає решетування та нижчі шари покрівельного пирога від води, бруду та сторонніх предметів;

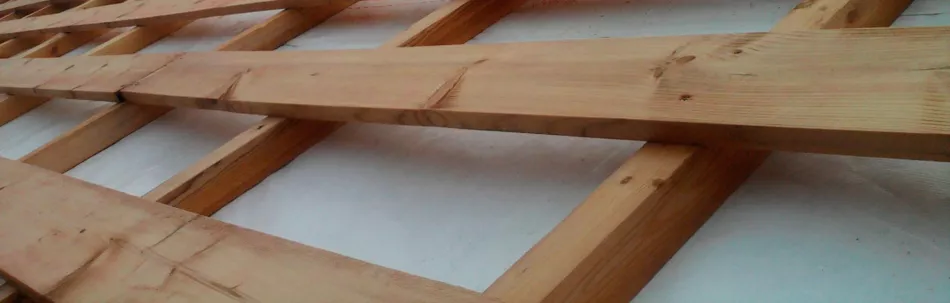

  • обрешітка - опорна конструкція, необхідна для кріплення покрівельного матеріалу. Залежно від типу фінішного покриття, що застосовується, обрешітка може бути суцільною або розрідженою;
  • гідроізоляція - механічно міцний водонепроникний матеріал, що захищає утеплювач від намокання. Для цієї мети можуть використовуватись бітумно-рулонні покриття, антиконденсатні мембрани або рідкі мастики. Конкретний спосіб гідроізоляції вибирається виходячи з типу покрівлі та утеплювача;

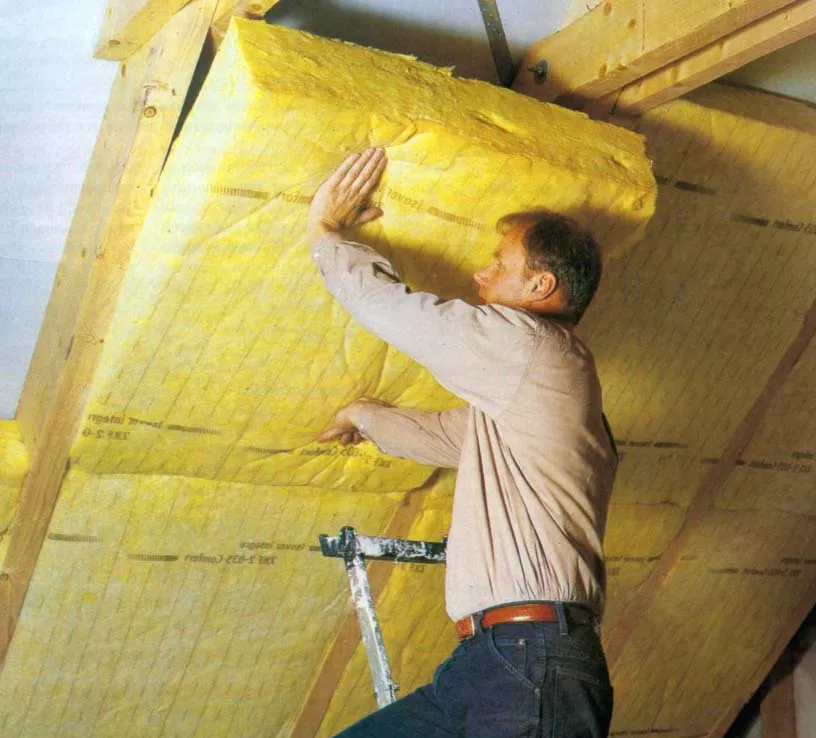

  • теплоізоляція - базальтовий рулонний або плитний утеплювач, пінопласт, пінополістирол і т. д. Теплоізоляційний матеріал повинен мати низький коефіцієнт теплопровідності, що гарантує тривалу підтримку необхідного кліматичного режиму в будинку в будь-який час року;
  • пароізоляція - багатошарова мембрана, яка захищає утеплювач та інші елементи покрівельного пирога від проникнення теплого вологого повітря із внутрішніх приміщень.

Послідовність укладання технологічних шарів покрівельного пирога визначається типом даху, що монтується, і використовуються для цього матеріалами. Найпоширенішим є варіант, коли під покрівельне покриття укладається гідроізоляція, потім йде шар теплоізоляційного матеріалу, а під нього монтується пароізоляційна мембрана.

Основні вузли даху

Вузли примикання даху до стіни, якщо будівля має складну форму, а також місця прилягання покрівельного пирога та зовнішнього лицьового покриття до виносного парапету не менш важливі, ніж сама конструкція даху.

Від якості їх виконання залежить цілісність і довговічність споруджуваної конструкції, оскільки використання неякісних матеріалів або недотримання технології з'єднання може стати причиною проникнення вологи та атмосферних опадів під покрівельне покриття.

Вузли примикання покрівлі

Місце або вузол примикання даху до стіни є сполучним шовом, який обробляється за допомогою гідроізоляційних і захисних матеріалів.Примикання є найбільш вразливими місцем будь-якого даху, так як у місцях сполучення її елементів постійно накопичується вологе сміття.

Якщо примикання погано ізольоване, то волога швидко потрапляє під захисний матеріал та покрівельне покриття. Постійне вбирання вологи в утеплювач обов'язково призведе до втрати його технологічних якостей.

Всі місця примикання покрівлі до конструктивних елементів будівлі необхідно ретельно обробити гідроізоляційними матеріалами для запобігання попаданню вологи в підпокрівельний простір

До того ж місця примикання схильні до температурних деформацій внаслідок замерзання та відтавання води - це збільшує ризик протікання. Щоб уникнути виникнення проблем під час експлуатації даху, технологія ізоляції примикань продумується заздалегідь. У розрахунок береться як температурний режим у регіоні, де зводиться будова, і середній рівень опадів протягом року.

Залежно від типу покрівельного покриття вузли примикання влаштовуються у різний спосіб:

  • металева покрівля - примикання виконуються з невеликим зазором, необхідним для вентиляції покрівельного пирога. Як захисний елемент використовується металева планка або фартух з оцинкованої сталі. Фартух кріпиться безпосередньо до стіни, що примикає, на висоті від 200 мм. Перед встановленням штроба в стіні обробляється морозостійким герметиком;
  • різні види черепиці - місце сполучення стіни та покрівельного покриття захищається за допомогою гофрованої алюмінієвої стрічки. За рахунок невеликої товщини стрічка точно повторює профіль покрівельного покриття. Для закладення шва використовується гаряча бітумна мастика, яка заливається безпосередньо по лінії шва;
  • бітумно-рулонні матеріали - місце примикання може бути виконане за різною технологією. Найбільш поширений спосіб – це укладання покриття з напуском на вертикальну поверхню.При цьому матеріал притискається рейкою, яка попередньо обробляється герметиком. Розмір напуску, зазвичай, становить щонайменше 20 див.

Карнизний вузол

Карниз закриває та захищає нижню частину даху, покрівельний пиріг, кроквяну систему та інші елементи від впливу вологи. По суті, обробка карнизного вузла безпосередньо впливає на термін служби мауерлата і кроквяної системи даху, так як при неякісно виконаній обшивці стікає по покрівельному покриттю волога може потрапити в підпокрівельний простір.

Для захисту від попадання вологи в підпокрівельний простір на карнизних звисах встановлюють спеціальні металеві планки - крапельники та вентиляційні стрічки

Для пристрою карнизного вузла скатного даху застосовується наступна послідовність укладання захисних матеріалів:

  1. Покрівельне покриття.
  2. Контробрешітка.
  3. Обрешітка покрівлі.
  4. Гідроізоляційна мембрана.
  5. Капельник.
  6. Кронштейн для кріплення водостоку.
  7. Водостічний жолоб.
  8. Карнизна планка.
  9. Аероелемент звису.
  10. Лента для вентиляції.
  11. Двостороння клейка стрічка.

Капельник захищає лобову дошку від конденсату, що стікає по гідроізоляційній плівці, а карнизна планка запобігає попаданню вологи та атмосферних опадів у підпокрівельний простір. Аероелемент звису служить для створення вентиляційного зазору та захисту від проникнення під покрівлю птахів та великих комах.

Фронтонний вузол

Фронтон - це торцева ділянка покрівлі, обмежена схилом даху та карнизом. Він захищає покрівлю від попадання вологи, а також відіграє роль декоративного елемента.

Фронтон завершує дах, але не є його обов'язковим атрибутом, так як у деяких типів конструкцій дах обмежений лише карнизом.

Найчастіше фронтони влаштовуються на скатних дахах, коли як покрівельне покриття будуть використовуватися різні види черепиці, профільований лист або м'які бітумні покриття.

З боку фронтону підпокрівельний простір захищається вітровою дошкою, а потім фронтонною планкою, покладеною поверх шару гідроізоляції

Послідовність укладання матеріалів при влаштуванні фронтонного вузла виглядає наступним чином (від зовнішнього краю до підпокрівельного простору):

  • фронтонна планка, покладена зверху на покрівельне покриття;
  • гідроізоляційний матеріал;
  • вітрова дошка;
  • обрешетка;
  • стропіло.

При кріпленні фронтонних планок слід дотримуватися технології, описаної в інструкції до покрівельного покриття. Зазвичай вони монтуються знизу нагору від карниза до ковзана. При використанні декількох планок нахльост повинен становити не менше 10 см.

Пристрій розжолобка

Ендова - це внутрішній кут покрівлі, що утворюється в місці поєднання двох скатів. По суті, при зведенні багатосхилих покрівель розжолобка є ключовим конструктивним вузлом, так як по ній стікатимуть атмосферні опади. Ендова покрівлі завжди зазнає підвищених навантажень, тому її пристрій повинен виконуватися особливо ретельно, у повній відповідності до технологічних вимог, встановлених виробником покрівельного матеріалу.

Пристрої ендового вузла для скатної покрівлі виконується за допомогою спеціальних додаткових елементів, які монтуються на суцільну решітку

Типовий варіант ендового вузла для металевої покрівлі представлений такими елементами:

  • ендова верхня;
  • ущільнювальний матеріал;
  • покрівельне покриття;
  • ендова нижня;
  • суцільна решетування;
  • гідроізоляційна мембрана;
  • кроквяна система даху.
Єндова зазвичай укладається на суцільну решітку, яка монтується з обох боків стику скатів. При використанні металевих покриттів (профнастил, металочерепиця, фальцева покрівля) основним захисним елементом є нижня розжолобка. Вона укладається під покрівельний матеріал і служить своєрідним жолобом, за яким волога стікає у ринву. Верхня розжолобка в цьому випадку є більш декоративним елементом, який закриває весь конструктивний вузол і захищає його від птахів та сторонніх предметів.

Кониковий вузол

Коник даху - це верхнє горизонтальне ребро, утворене поєднанням двох скатів. Конькова планка або плитка захищає місце з'єднання крокв, теплоізоляцію та решітку від впливу вологи і монтується в останню чергу. Залежно від покрівельного покриття використовуються різні конькові елементи.

Влаштування конькового вузла виконується в останню чергу, коли буде укладено покрівельне покриття

Наприклад, пристрій вузла конька для м'якої покрівлі виглядає наступним чином (зверху вниз):

  • конькова м'яка плитка;
  • покрівельне покриття;
  • підкладковий килим;
  • обрешітка покрівлі.

У деяких випадках по ребру прибивається коньковий брусок 40x40 або 50x50 мм, на який укладається підкладковий килим. Якщо ви плануєте монтувати покрівельне покриття самостійно, вивчіть інструкцію до матеріалу - в ній обов'язково наведено схему пристрою всіх основних вузлів даху.

Парапети по периметру покрівлі

Парапет даху - це огороджувальна конструкція, що монтується по її периметру. Зазвичай парапети монтуються на плоских дахах, але часто їх можна побачити і на скатних покрівлях, особливо в житловому багатоквартирному секторі.Основне призначення парапету - це забезпечення безпеки людини, яка знаходиться на даху. Іноді такі конструкції використовуються як декоративний елемент.

Установка парапетів (СНиП II-26-76) виконується в обов'язковому порядку біля будівель, висота яких до карниза даху становить понад 10 м, а кут ухилу ската не перевищує 12 градусів. На більш крутих дахах установка огорож виконується вже на висоті від 7 м.

Якщо розглядати малоповерхове приватне житло, то установка парапетів актуальна тільки для будинків з плоскою покрівлею. Для двосхилих або вальмових дахів монтаж парапетів необов'язковий. Але слід враховувати, що якщо на скатних покрівлях планується проведення щорічного обслуговування покрівельного покриття, то заходи безпеки мають бути відповідними.

У приватному будівництві парапети обов'язково влаштовувати тільки на плоских покрівлях

Для виготовлення парапетів використовуються такі матеріали:

  • залізобетонні блоки;
  • цегла та піноблоки;
  • оцинкований метал.

Відповідно до СНиП висота парапетів повинна бути не менше 45 см. Оптимальна висота вибирається виходячи з архітектурних особливостей будови та особистих переваг власника будинку.

Місце примикання покрівельного пирога до парапету виконується за допомогою гідро- та теплоізоляційних матеріалів. У місці сполучення парапету та даху укладається перехідний борт з мінералізованого утеплювача. Для фіксації теплоізолятора використовується спеціальна холодна мастика. Гідроізоляція монтується з напуском 20-25 см на вертикальну поверхню.

Для захисту парапету застосовується аналогічний гідроізоляційний матеріал, який фіксується з нахльостом на раніше покладене полотно, що йде з даху. Поверх ізоляції також встановлюється П-подібний короб з оцинкованої сталі.

Добірні елементи покрівлі

Добірні елементи покрівлі є виробами, призначеними для з'єднання різних вузлів і деталей покрівельного покриття. Крім цього, вони забезпечують додаткову функціональність, а також покращують зовнішній вигляд лицьової поверхні покрівлі та даху в цілому.

Різні додаткові елементи дозволяють захищати конструкцію даху від погодних впливів, запобігаючи проникненню вологи, пилу та сміття в підпокрівельний простір. Слід розуміти, що в залежності від конструкції даху кількість та необхідність використання додаткових елементів може змінюватися.

Для металевої покрівлі застосовується широкий перелік додаткових елементів, що захищають її конструктивні вузли від проникнення вологи та сміття та надають усьому будинку закінченого вигляду

Наприклад, до типових додаткових елементів, що застосовуються при зведенні скатної покрівлі, відносяться:

  • коник та розжолобок;
  • елементи примикання;
  • планки для карнизів;
  • торцеві планки;
  • кутові планки;
  • снігові бар'єри;
  • перехідники;
  • водостічні жолоби.

Перед вибором додаткових елементів слід уважно вивчити проект даху та на його основі прорахувати кількість необхідного матеріалу. Не рекомендується економити на додаткових елементах, тому що від їхньої якості залежить збереження конструкції даху та покрівельного пирога в місцях примикання, на ковзані та сливах.

Відео: пристрій даху - утеплення, вентиляція, вибір дошки

Влаштування різних видів покрівлі

Пристрій покрівлі та покрівельного пирога сильно різниться залежно від типу конструкції. Це пов'язано як з проектними особливостями даху, що зводиться, так і з особливостями матеріалів, що застосовуються для її зведення.Для більш детального опису розглянемо найпоширеніші види покрівлі детальніше.

Тепла і холодна покрівля

Тепла покрівля - це узагальнене поняття, що означає утеплену конструкцію даху. Тобто, будь-які види покрівлі можуть бути теплими або холодними залежно від того, чи використовувалися при їх монтажі відповідні гідро- та теплоізоляційні матеріали.

Якщо при зведенні даху стандартний покрівельний пиріг монтується повністю, то він називається теплим

Якщо говорити стосовно приватного сектору, то в будівлях, які будуть використовуватися для проживання, утеплення рекомендується виконувати для будь-якого типу дахів. Найбільш поширеною конструкцією даху для приватних будинків є двосхилий конструкція, тому пристрій покрівельного пирога розглянемо на її прикладі. Основними елементами покрівельного пирога теплого даху є:

  • покрівельне покриття - керамічна, м'яка або металева черепиця, листові матеріали з оцинкованого металу, бітумно-рулонні покриття і т.д.;
  • обрешітка - опорно-несучий каркас з дошки обріза товщиною від 3 см. У деяких випадках використовується брусок 50x50 мм. Крок обрешітки залежить від ваги та типу покрівельного покриття;
  • контробрешітка - бруски перетином 50x50 мм і більше, укладені вздовж кроквяних лаг. Вони необхідні для забезпечення вентиляційного зазору між гідроізоляцією та покрівельним покриттям;
  • гідроізоляція - вологостійкий паропроникний матеріал, укладений з напуском 10-15 см. Фіксується на кроквах та інших елементах даху за допомогою будівельного степлера;

    Типовий покрівельний пиріг може складатися з 7-12 технологічних шарів

  • кроквяна система - несучий каркас двосхилим даху. Складається зі кроквяних ніг, розташованих під певним кутом, а також вертикальних стійок і підкосів, що підтримують;
  • утеплювач - базальтовий, мінеральний або спінений теплоізоляційний матеріал щільністю від 20 кг/м3. Утеплювач укладається шарами зі зміщенням місць стиків для запобігання появі містків холоду;
  • пароізоляція - паронепроникний матеріал, закріплений на кроквяних ногах зсередини підпокрівельного простору. Захищає утеплювач від конденсату, який може утворюватися при проникненні теплого та вологого повітря, що виходить із житлових приміщень;
  • внутрішня обшивка - декоративне або чорнове оздоблення внутрішньої поверхні даху з обрізної дошки або листових матеріалів.

Кількість шарів утеплювача підбирається індивідуально під кожен проект будинку. При цьому враховуються як розміри самої будівлі та можливість створення житлового горищного приміщення, так і температурний режим у регіоні, де виконуються будівельні роботи.

Іноді, якщо власник будинку, наприклад, вирішив заощадити на конструкції даху або горищний простір не використовуватиметься як житлове приміщення, пристрій покрівлі може бути виконаний без прокладки теплоізоляційного матеріалу та пароізоляції.Такий дах називають холодним. Роль матеріалу, що пропускає пар, гратиме вологостійка пароізоляційна мембрана. Холодні дахи зазвичай влаштовуються в будинках сезонного використання та в господарських спорудах.

Схильна покрівля з покриттям з металу

Металева покрівля зазвичай є скатною конструкцією зі кроквяною системою з дерева. Тип кроквяної системи вибирається виходячи з розташування несучих стін будівлі. Використання металу як покрівельного покриття впливає на технологію влаштування покрівельного пирога такого даху.

Найпопулярнішим покрівельним матеріалом для приватних житлових будинків є металочерепиця

Для пристрою металевої скатної покрівлі застосовуються такі матеріали:

  • добірні елементи - металевий коник, бічні вітрові планки, наджолобна та піджолобна планка, водостічний жолоб та інші елементи, що встановлюються після монтажу металевого покриття;
  • покрівельне покриття - плоский листовий матеріал (фальцева покрівля), профільований лист, металочерепиця або інші матеріали із забарвленого металу;
  • обрешітка - обрізні дошки або металеві профільні елементи, закріплені з кроком 25-30 см;
  • кроквяна система - може бути виконана як з товстої дошки обріза або бруса, так і з металу. У приватному будівництві найбільш популярний перший варіант через свою доступність, простоту монтажу та меншу вагу.

Інші технологічні шари покрівельного пирога металевої покрівлі ідентичні варіанту, описаному в розділі вище. Необхідно відзначити, що металеве покриття особливо схильне до утворення конденсату на внутрішній поверхні, куди, незважаючи на наявність спеціального захисту, все ж таки проникає вологе повітря з будинку. Тому пристрій всіх передбачених технологією вентиляційних зазорів при використанні металевої покрівлі обов'язково.

Гідроізоляція виконується з вологостійкої мембрани, яка закріплюється на кроквяній системі даху, а як теплоізоляція використовується будь-який плитний утеплювач товщиною від 5 см.

Відео: організація гідроізоляції для металевої покрівлі

Пірамідальний дах

Пірамідальний або шатровий дах - це скатна конструкція, де кожен з чотирьох скатів дорівнює площі, а в основі даху знаходиться квадрат. По суті, кожен із чотирьох скатів є рівнобедреним трикутником.

У деяких випадках під пірамідальним дахом розуміють конструкцію з будь-якою кількістю скатів - головне, щоб вони були однакового розміру. Такі дахи виглядають дуже гармонійно і не схожі на інші види покрівель.

За своїм пристроєм пірамідальний дах виконується за традиційною схемою зі кроквяними елементами, хоча він і має деякі особливості порівняно з класичним двосхилим варіантом.

Кроквильна система пірамідального даху має ряд конструктивних відмінностей від пристрою стандартного двосхилий даху

Кроквильна система пірамідального даху складається з наступних елементів:

  • накосные крокви - діагональні балки, розташовані по кутах конструкції. Виконуються із бруса або здвоєної товстої дошки;
  • мауерлат - нижній горизонтальний брус, необхідний для опори та фіксації діагональних крокв;
  • кроквяні ноги (нарожники) - опорні бруски, що кріпляться до діагональних крокв. Забезпечують підвищену міцність та жорсткість конструкції;
  • підкоси - вертикальні стійки, що використовуються як опори для кроквяних ніг;
  • ригелі - горизонтальні балки, які монтуються у верхній частині діагональних крокв. Збільшують міцність та вітрову стійкість даху;
  • лежні - горизонтальні елементи в основі конструкції, до яких кріпляться стійки.

Загальний пристрій покрівельного пирога пірамідального даху мало чим відрізняється від класичного варіанту.

  1. Робиться підшивка кроквяної системи чорнової дошкою.
  2. Розкладається та фіксується пароізоляційна мембрана.
  3. На неї укладається утеплювач потрібної товщини.

    Плити утеплювача потрібно укладати так, щоб вони заходили в простір між кроквами з відчутним натягом і не залишали щілин для проникнення холодного повітря.

  4. Укладається гідроізоляційний матеріал.
  5. Монтується контробрешітка, що додатково фіксує шар гідроізоляції.

    Бруски контробрешітки, що укладаються вздовж крокв, фіксують гідроізоляційну плівку і формують необхідний вентиляційний зазор, а дошки поздовжньої обрешітки служать для кріплення покрівельного покриття

  6. Укладається поздовжня решетування.
  7. Монтується покрівельне покриття.

    Шатровий дах виглядає дуже гармонійно і надає будинку вигляду казкового теремка

Дах із СІП-панелей

СІП-панель (від англ. Structural Insulated Panel) - це будівельний матеріал у вигляді плити, що складається з двох зовнішніх пластин з твердого матеріалу, між якими розташовується шар утеплювача. З одного боку оболонка СІП-панелі виконується з OSB-плити, з іншого - з листа профнастилу або також з OSB-плити. Панелі з металевим покриттям використовуються як самостійне покрівельне покриття, вироби з OSB застосовуються як суцільний настил під м'яку покрівлю.

Як правило, як утеплювач використовується пінопласт або пінополістирол певної щільності. Іноді у простір між плитами закачується пінополіуретан або монтується поліпропілен.Раніше панелі використовувалися тільки як матеріал для будівництва каркасу будівель, але зараз з успіхом застосовуються і для зведення дахів.

На відміну від традиційних матеріалів, для монтажу СІП-панелей не потрібно створювати масивний каркас

Типовий пристрій двосхилий даху з СІП-панелей під м'яку покрівлю являє собою наступну послідовність елементів:

  • обв'язка - виконується з дерев'яного бруса з гребенем. Розмір бруса залежить від величини паза панелі;
  • коник та торцеві крокви - для виготовлення використовується аналогічний за розміром брус. Для ковзана можна взяти дошку завтовшки від 5 см;
  • мауерлат - виготовляється з бруса від 100х100 до 200х200 в залежності від розміру будинку та товщини стін. Монтується по верхніх торцях стін, щоб забезпечити опору для кріплення обв'язки.

Кожна СІП-панель укладається на крокви та найближчі горизонтальні прогони.Далі вона підганяється та обробляється спеціальною клейовою масою або морозостійкою монтажною піною. Після закінчення в паз панелі монтується обв'язування відповідного розміру. При цьому обв'язка також фіксується до мауерлата і ковзана.

Відео: монтаж даху із СІП-панелей

Дах напівкруглої форми

Напівкруглий дах є «гнутою» конструкцією з плавними лініями склепіння. Для її зведення використовується кроквяна система на основі дугоподібних ламелей.

Для їх виготовлення застосовується дошка вищого або першого сорту, яка розпарюється до 100 градусів. За рахунок поглинання великої кількості вологи деревина стає еластичною. Для згинання заготовок використовуються спеціальні форми. Після надання форми заготівлі склеюються і відправляються на сушіння.

У результаті замовник набуває певного набору матеріалу, достатнього для виготовлення покрівлі за заздалегідь складеним проектом. Схема складання максимально наближена до технології, яку можна зустріти при монтажі купольних дахів з металу.

Для пристрою даху напівкруглої форми застосовують спеціальні кроквяні елементи, виготовлені під конкретний проект

Напівкруглий дах складається з наступних елементів:

  • мауерлат - нижні опорні балки, необхідні для фіксації елементів кроквяної системи;
  • ламелі – елементи невеликої довжини, що мають дугоподібну форму. Збираються в шпангоут за допомогою стрінгера;
  • стрінгери - горизонтальні елементи, що кріпляться між ламелями при складанні шпангоуту;
  • перегородки - горизонтальні балки, що фіксуються з торця даху. Забезпечують жорсткість та міцність конструкції.

Для складання кроквяної системи напівкруглої покрівлі використовуються оцинковані кріпильні планки та саморізи. Розмір кріплень підбирається під конкретний розмір ламелей. Послідовність закладки ізоляції та утеплювача повністю ідентична описаній вище.

Влаштування деформаційних швів

Деформаційний шов, розташований на поверхні покрівельного покриття, призначений для компенсації температурних розширень облицювального матеріалу. Крім того, він знижує напруги, що виникають, внаслідок руху або усадки конструкції даху.

Схема влаштування деформаційних швів залежить від розмірів та конструкції будівлі. У випадку з житловими спорудами облаштування шва необхідно при примиканні даху однієї будівлі до стіни іншої, при примиканні матеріалів з різним ступенем лінійного розширення, а також у місцях, де є різкий перепад температури всередині приміщення.

Для пристрою деформаційного шва на плоскій покрівлі використовується пароізоляція, мінеральний утеплювач та бітумно-рулоне покриття

У приватному будівництві деформаційні шви облаштовуються на плоских м'яких або скатних дахах, покритих бітумно-рулонними покриттями. Вони складаються з кількох компонентів:

  • пароізоляція - прокладається без стиків під температурним швом. Краще використовувати вологостійку пароізоляційну мембрану;
  • простір у місці розриву - у місце, де проходить температурний шов, закладається негорючий теплоізоляційний матеріал. Стисність визначається за ГОСТ 17177;
  • температурний шов - поверх місця розриву укладається мінеральний теплоізоляційний матеріал так, щоб він перекривав шов на 15 см з кожного боку. Для фіксації використовується гаряча мастика;
  • утеплювач поверх шва - для додаткової компенсації напруги поверх шва укладається мінеральний утеплювач, згорнутий у трубку Ø50-70 мм.

Укладання покрівельного покриття для захисту температурного шва виконується невеликими полотнами, що перекривають шов на 30-50 см з кожного боку. Більш детальну технологію влаштування температурних швів слід уточнювати у виробників покрівельного матеріалу, який планується до придбання.

Пристрій виходу на дах

У процесі експлуатації дах і додаткові елементи покрівлі потребують періодичного огляду, який дозволяє запобігти виникненню або усунути проблеми, що вже виникли. Для цього бажано обладнати дах спеціальним виходом.

Тип пристрою, що використовується, залежить не тільки від величини ухилу даху, але і від розмірів горищного приміщення. Деякі типи конструкцій просто незручно тримати в маленькому просторі.

Прозорі люки для виходу на дах одночасно є чудовими джерелами природного світла

Для виходу на дах використовуються такі способи:

  • покрівельні люки - вже готові вироби, які монтуються в заздалегідь підготовлені отвори в покрівельному пиріжці. Є сталевим або пластиковим коробом із закріпленим монолітним або прозорим люком.Вихід на дах здійснюється за допомогою драбини або приставних драбин;
  • люки зі складними сходами - пристрої, суміщені з горищними сходами, які складаються в спеціально відведений простір. Як правило, у складеному варіанті цей вид люків нічим не відрізняється від попереднього;
  • мансардне вікно - компромісний варіант, коли вікно використовується не тільки для освітлення підпокрівельного приміщення, але і для виходу на дах. Вкрай бажано, щоб на поверхні даху були передбачені покрівельні трапи;
  • зовнішні сходи - металеві зварені або дерев'яні сходи, які приставляються до стіни будинку при необхідності. За бажання її можна закріпити на поверхні стіни, але це сподобається далеко не всім власникам приватних будинків.

Монтаж покрівельних люків не становить особливої складності і виконується відповідно до інструкції, що до них додається. Зазвичай це сталевий короб, який фіксується до кроквяної системи за допомогою шурупів. У деяких випадках короб монтується безпосередньо на монтажну піну.

Влаштування дахів є великою темою, яка потребує уважного вивчення технології. Особливо якщо мова йде про багатосхилих дахів, які мають велику кількість примикань схилів. Якщо ви вирішили виконувати монтаж даху своїми руками, уважно вивчіть всю доступну інформацію і лише потім приступайте до виконання робіт.

Категорія:

Будівництво
