Відкатні ворота своїми руками вважаються одним з кращих варіантів облаштування в'їзду в приватні володіння. Незважаючи на певну складність конструкції, при наявності елементарних навичок зварювальних і слюсарних робіт їх можна зробити надійними і привабливими. Для цього треба правильно скласти креслення, дотримуватися певних правил монтажу та якісно здійснювати всі технологічні операції.
сутність конструкції
Відкатні або розсувні ворота являють собою стулку (або кілька стулок), що переміщається уздовж паркану. На відміну від орного варіанту вони не вимагають додаткової площі при відкриванні і легко піддаються автоматизації процесу відкривання / закривання.
В принципі, можливе використання воріт таких типів.
Рейкова (наземна) різновид
В цьому випадку стулка переміщається по рейці, укладеному в землі. Це один з самих ненадійних варіантів, тому що напрямна рейки забивається брудом, що заважає руху. Крім того, рейок просто порушує рівність покриття при в'їзді.
підвісна конструкція

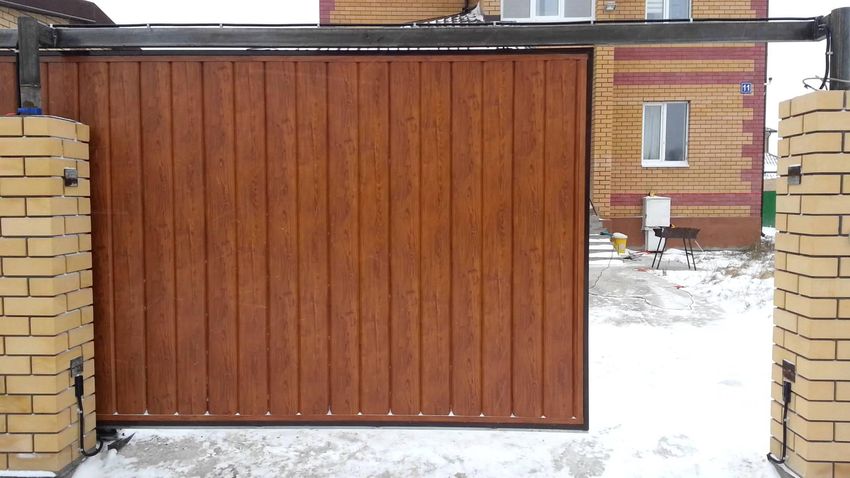

У ній передбачена установка над воротами балки за допомогою ключового для переміщення стулки. Вона вважається найбільш простий, але має істотний недолік - обмеження по висоті.
консольний тип
У цій конструкції стулка в межах отвору воріт вільно підвішена, тобто не пов'язана з якими-небудь елементами зверху чи знизу. Переміщення здійснюється за рахунок бічної консолі. Вся система кріплення і переміщення розташована збоку від отвору, а тому абсолютно не заважає проїзду (проходу).
З урахуванням недоліків окремих конструкцій, найбільшою популярністю користуються консольні, відкатні ворота. Вони більш складні у виготовленні, але відрізняються надійністю, зручністю і привабливим зовнішнім виглядом. Виходячи з цього, в подальшому саме цим варіантом приділено основну увагу.
принцип конструювання
Ворота консольного типу мають такі принципові відмінності. До стулці надійно приварюється збоку консоль, причому її маса повинна компенсувати вагу самої стулки, врівноважуючи конструкцію в закритому стані. Внизу консоль має направляючу, що переміщається по роликам.
Система роликів розташовується в відкатних візках, міцно закріплених на фундаменті. Вся відкатна система розміщується збоку від отвору воріт. У закритому стані стулка перекриває отвір, а консоль залишається за його межами. При відкриванні полотно повністю зсувається за межі отвору. Таким чином, повна довжина відкатної системи повинна бути не менше довжини стулки з консоллю.
Як можна зміцнити ворота і захиститися від злому дивіться в статті Як захистити свій гараж від поганців: захищаємо ворота від злому.

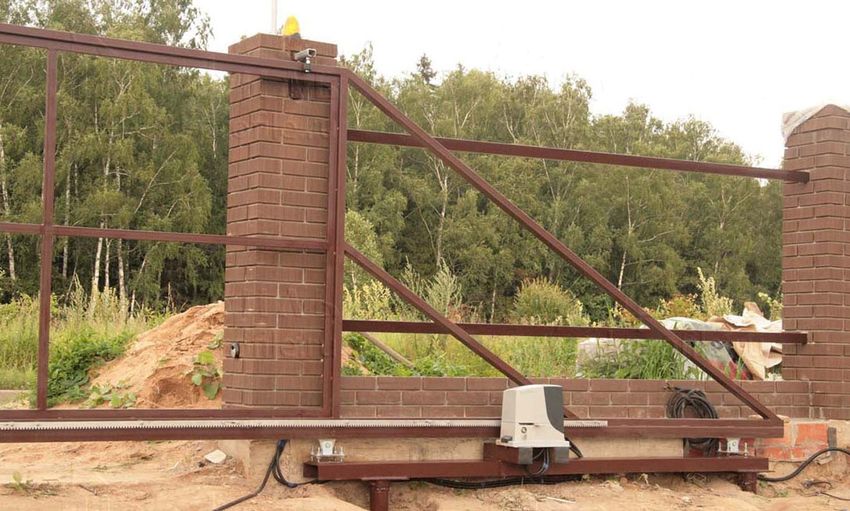

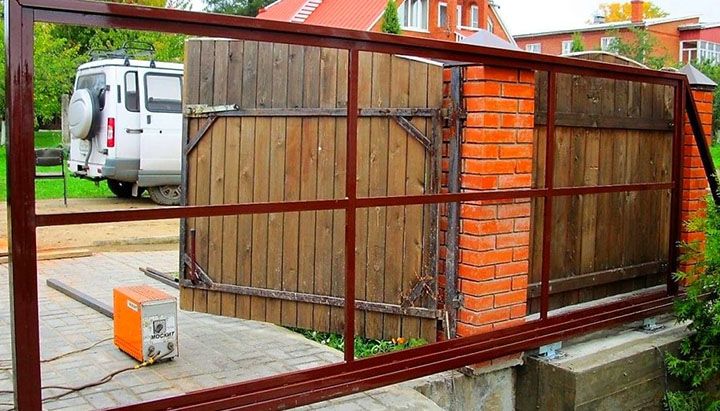

Схема консольних робіт показана на фото 1. Основу конструкції воріт розглянутого типу становить каркас (рама), що включає стулку і консоль. Знизу він має направляючу, що охоплює ролики відкатної візки. Для формування стулки рама облицьовується профнастилом, металевим листом, сіткою та іншими матеріалами. Принцип установки рами ілюструє фото 2.

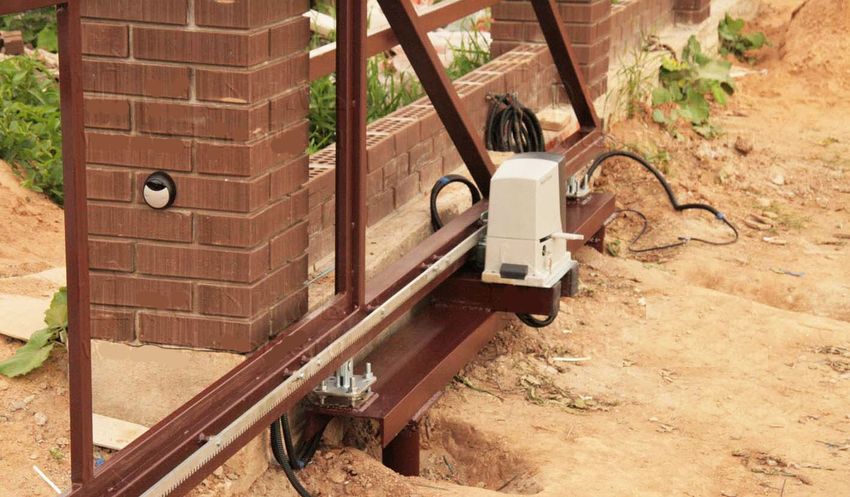

Інший найважливіший елемент - відкатна візок (фото 3). Її стандартна конструкція передбачає 4 пари роликів, встановлених на стійці. Вона, в свою чергу, закріплена на майданчику, яка встановлюється на фундамент за допомогою анкерів.
Секрети монтажу воріт з профнастилу дивіться в джерелі Ворота з профнастилу своїми руками: виготовлення та встановлення.

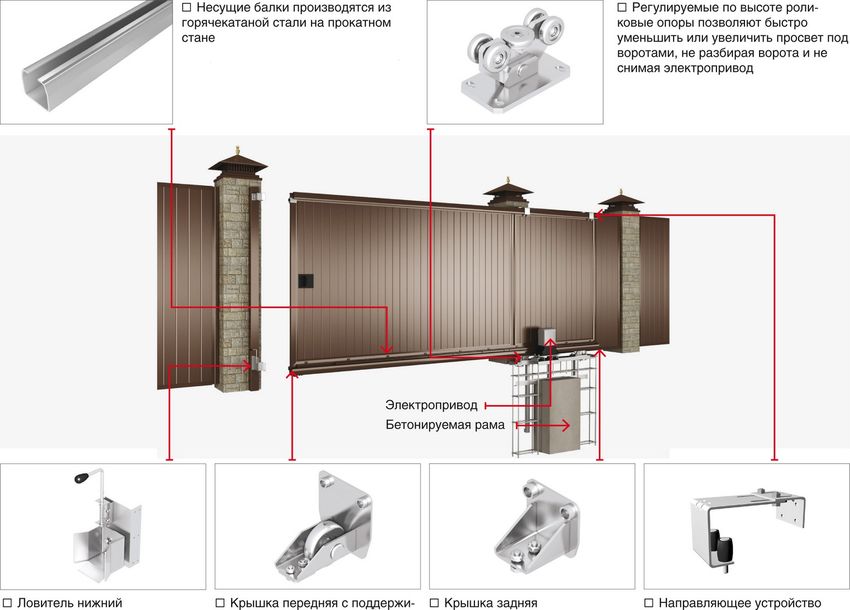

Для забезпечення роботи воріт потрібно додаткові елементи:
- Верхній і нижній обмежувач (уловлювач). Ці елементи встановлюються на протилежній стійці воріт знизу і зверху. У них стулка заходить в повністю закритому стані, що зменшує бічне хитання її при вітрі і механічних впливах.
- Несуча балка. Вона сприймає на себе вагу стулки з консоллю. Її розміри залежать від маси конструкції.
- Кінцевий ролик. Він встановлюється на вході в відкатні систему і призначений для підтримки стулки у відкритому стані. Крім того, він забезпечує безшумність роботи.
- Упрочняющая плата для усунення бічних вигинів полотна.
Важливо! При автоматизації процесу додатково буде потрібно електродвигун, редуктор, система управління і контролю, а також для кріплення майданчик.
Виготовлення воріт
Монтаж і виготовлення воріт консольного типу здійснюється в кілька етапів: підготовчі роботи, зведення фундаменту і опорних стовпів, виготовлення каркаса і облицювання його, установка відкатних візків, монтаж комплектуючих елементів. Роботи повинні починатися з повноцінного проектування, що включає розрахунок міцності і розробки креслень.

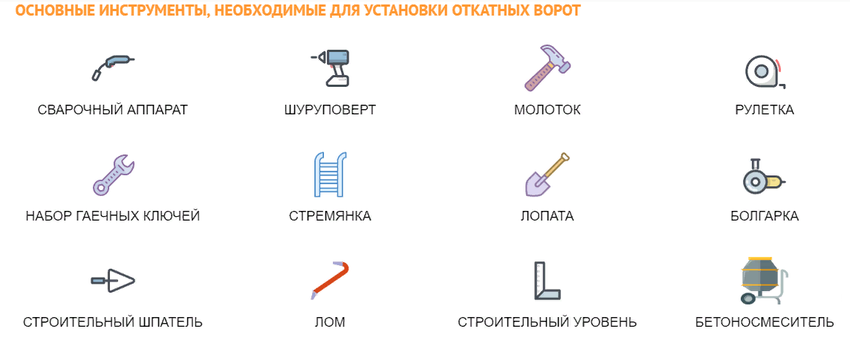

Для виготовлення Волот будуть потрібні такі інструменти: зварювальний апарат та електроди діаметром 3-4 мм; болгарка з відрізними і шліфувальними дисками; ножовка по металу; кувалда і молоток; електродриль; напилки; зубило; ключі гайкові; плоскогубці; вимірювальні інструменти (рулетка, штангенциркуль, металева лінійка, будівельний рівень, схил, косинець). Для формування фундаменту потрібно мати лопату, лом, ємність для розчину, кельму і шпателі, вібратор.
Після вибору проекту і розробки креслень з деталізацією можна приступати до підготовки місця для установки конструкції. Отвір ретельно очищається від сміття і вирівнюється по горизонталі з використанням рівня. Розмічаються місця установки відкатних візків. Окремо готується майданчик для проведення робіт, на якій вільно поміститься вся рама в горизонтальному положенні, і де можна здійснювати зварювальні роботи.
Фундамент і опорні стовпи
Перший крок виготовлення воріт - споруди їх опорних стовпів, що обмежують отвір. Вони можуть виготовлятися у вигляді цегляних колон, з дерев'яного бруса, металеву трубу або швелера. Фундамент для них повинен мати глибину не менше глибини промерзання грунту (зазвичай не менше 1 м). При встановленні стовпа не слід забувати про заставних елементах (знизу і зверху), до яких згодом будуть кріпитися обмежувачі (уловлювачі).
Фундамент відкатної системи споруджується відразу за опорним стовпом воріт збоку. Його схема показана на фото 4. Спочатку, риється П-образна траншея, причому її край розташовується впритул до паркану. Довжина траншеї складає близько половини ширини отвору, тому що довжина консольної частини встановлюється близько 40-50% від ширини стулки. Глибина ями під колону - не менше 1 м, а з'єднує траншеї - 60-65 см. Ширина - 50-60 см. На дно траншеї засипається подушка з піску і гравію товщиною 10-15 см.
Наступний крок - виготовлення закладного елемента. Він виготовляється з швелера шириною не менше 12 см, а довжина дорівнює довжині траншеї. Вертикально вниз до нього приварюється сталева арматура (по 4 штуки з кожного кінця, довжиною близько 1 м) діаметром 10-12 мм. Цей елемент встановлюється в траншею, і проводиться заливка бетону. Розташовуватися швелер повинен майданчиком вгору чітко на рівні поверхні землі. Важливо, забезпечити його сувору горизонтальність, для чого використовується будівельний рівень. Закладний елемент розміщується паралельно забору, як можна ближче до нього.
виготовлення рами
Найважливіший етап - зварювання рами воріт. Стандартна конструкція показана на фото 5. Як матеріал можна використовувати профільовану трубу (65 × 44 × 2-3 мм, перемички - 45 × 25 × 1-2 мм), куточок (не менше 60 мм), швелер (ширина від 50 мм ). Роботи проводяться в наступному порядку:
- Очищення всіх металевих деталей від іржі за допомогою металевої щітки.
- Сварка каркаса по периметру. Контроль прямоугольности.
- Приварювання перемичок (обрешітки).
- Закріплення упрочняющей плати з комплекту.
- Приварювання знизу направляючої. Рекомендується робити прихвати довжиною 30-50 мм з кроком 40-50 см.
Після завершення зварювальних робіт перевіряється правильність форми, і зачищаються шви.
монтаж конструкції
Монтаж воріт здійснюється в такому порядку:
- Установка передньої відкатної візки. Вона закріплюється на закладном швелері в місці розташування ближньої колони фундаменту. Для кріплення в підставі візків передбачені отвори, через які пропускаються болти. За допомогою ключів майданчик міцно прикручується гайками. Передню візок слід розташувати на відстані близько 15 см від отвору.
- Установка задньої відкатної візки. Вона монтується аналогічно попередньому випадку. Важливо, чітко виставити її щодо першого візка. Відкоригувати висоту можна прокладками, що встановлені під підставу. Осі роликів обох візків повинні розташовуватися строго горизонтально.
- Напрямна рами воріт встановлюється на ролики заднього візка, а потім вся конструкція обережно накочується на передню опору. Перевіряється правильність розташування рами і вільність її переміщення. Після перевірки майданчика візків обварюються по периметру.
- На самому початку закладного швелера закріплюється кінцевий ролик.
- На опорних стовпах воріт закріплюються нижні і верхні обмежувачі (уловлювачі). Якщо вони бетонні, кам'яні або цегляні, то для кріплення використовуються заставні елементи. До металевих стовпів обмежувачі приварюються.
- Облицювання стулки. Її краще проводити після установки, щоб не обтяжувати конструкцію до монтажу.
Зібрану конструкцію слід ретельно перевірити. Ворота повинні рухатися досить легко, без перекосів і поздовжніх коливань. Просвіт внизу слід залишати близько 5-7 см. У закритому стані стулка повинна чітко фіксуватися в уловлювач.
можливості автоматизації

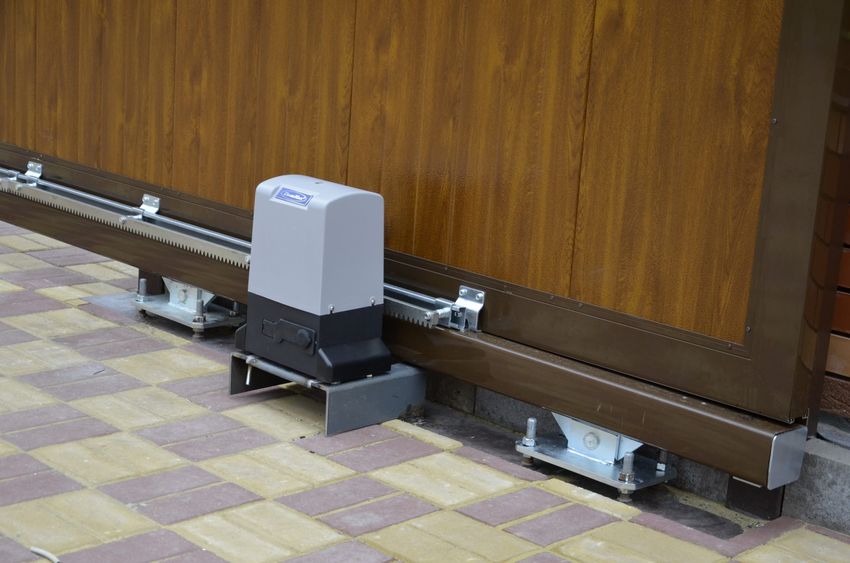

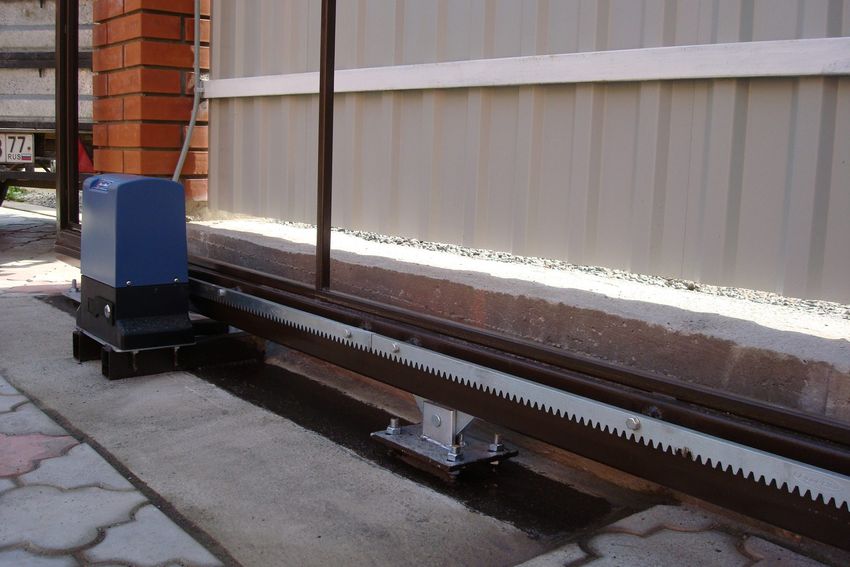

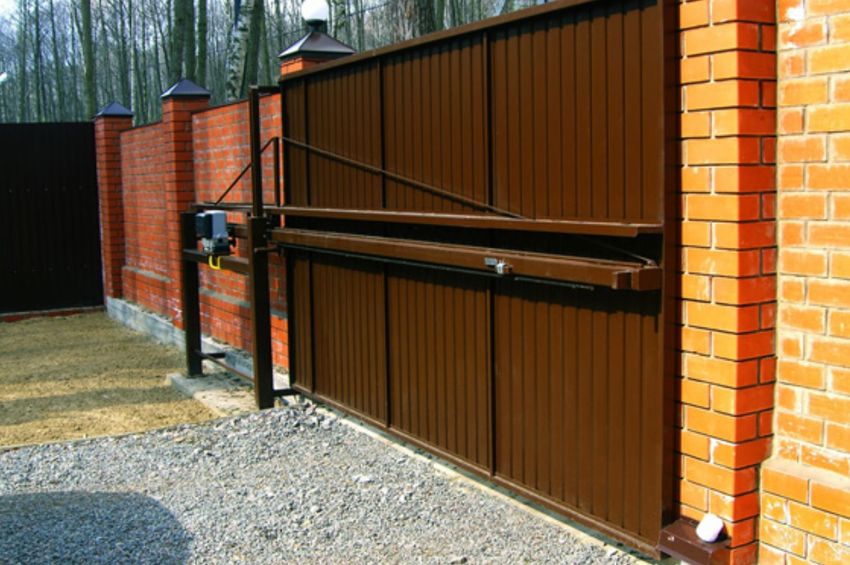

Важлива перевага відкатних воріт - можливість автоматизації відкривання / закривання. Такий варіант треба передбачати на стадії проектування. У ньому між відкатними візками прокладається монтажне підставу. На направляючої рами закріплюється рейка зубчастого типу, яка передає рух від шестерні. До цієї шестерні через редуктор, подається обертальний рух електродвигуна. Встановлюється вона приблизно в центрі відкатної системи.
Ще до закріплення закладного елемента в фундаменті необхідно прокласти живить електрокабель. Електрична підводка повинна мати власний щиток з автоматичним вимикачем, захисним пристроєм і сигнальною лампочкою. Електрична схема складається відповідно до інструкції.
Відкатні ворота зручні у використанні і не вимагають площі для відкривання. Вони набули широкої популярності в заміських і приватних будинках. Змонтувати їх можна своїми руками, що значно скоротить витрати. Важливо пам'ятати, що акуратність потрібна не тільки в процесі виготовлення, а й при контролі правильності установки. Будь-які незаплановані коливання полотна можуть привести до швидкого виходу з ладу конструкції. Якщо немає впевненості у власних силах, то краще звернутися до професіоналів.
